Elementi prenosnega omrežja

Prenosno omrežje sestavljajo 400 kV, 220 kV in 110 kV daljnovodi, razdelilne transformatorske postaje in druge visokonapetostne naprave.

Daljnovodi

Daljnovodi in kablovodi povezujejo elektrarne, proizvajalce električne energije in odjemalce na visokonapetostnem nivoju. Družba ELES skrbi za:

  • 828 kilometrov daljnovodov na 400 kV napetostnem nivoju,
  • 328 kilometrov daljnovodov na 220 kV napetostnem nivoju,
  • 1926 kilometrov daljnovodov na 110 kV napetostnem nivoju in
  • 31 kilometrov kablovodov na 110 kV napetostnem nivoju.

Elektroenergetski sistem Slovenije je povezan tudi s sosednjimi elektroenergetskimi sistemi. Z Avstrijo nas povezujeta dva 400 kV daljnovodna sistema in 220 kV daljnovod, z Italijo 400 kV in 220 kV daljnovod, s Hrvaško štirje 400 kV daljnovodni sistemi, dva 220 kV daljnovoda in trije 110 kV daljnovodi ter z Madžarsko 400 kV daljnovod.

Dolžine daljnovodov družbe ELES na 400 kV, 220 kV in 110 kV napetostnem nivoju
Dolžine daljnovodov družbe ELES na 400 kV, 220 kV in 110 kV napetostnem nivoju

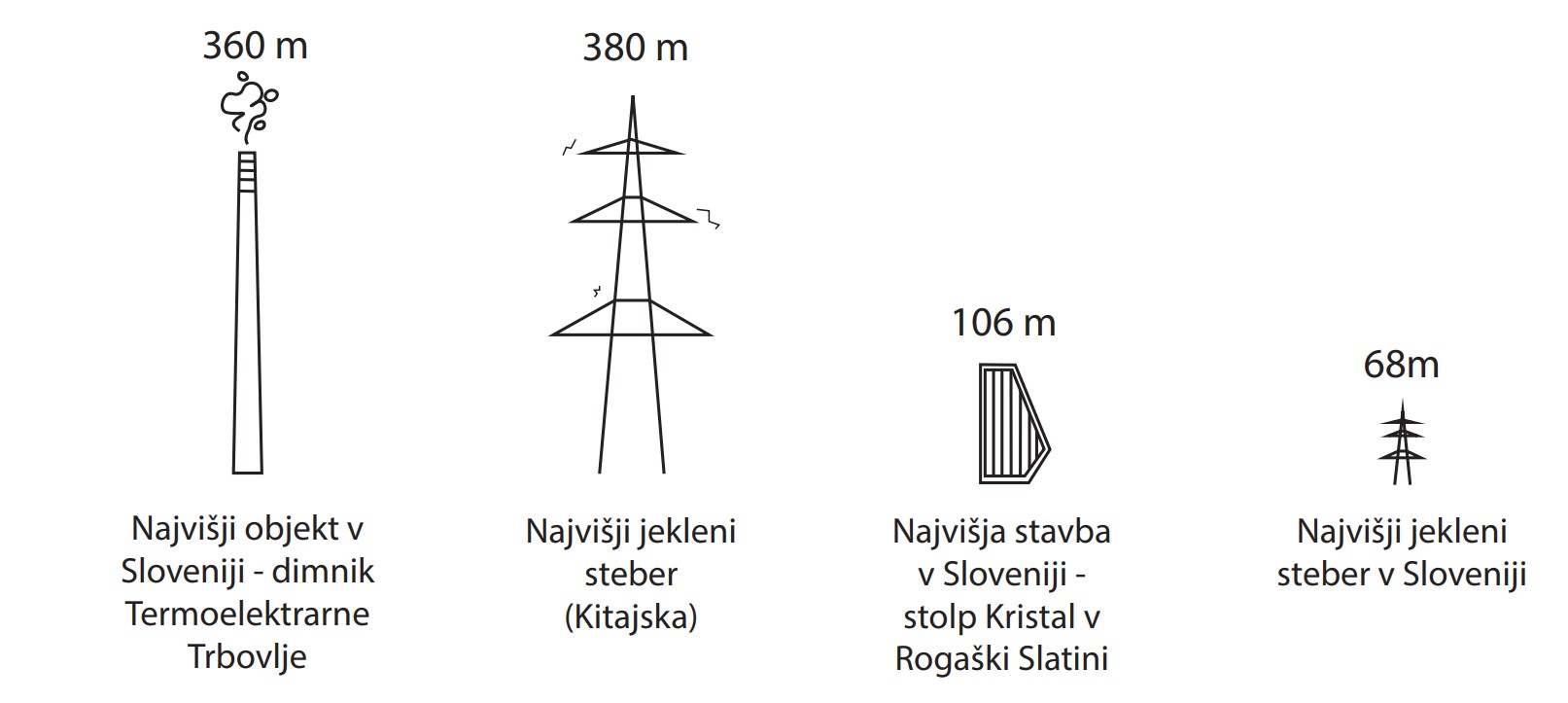

Primerjava višin stebrov z drugimi objekti
Primerjava višin stebrov z drugimi objekti

Dolžine razpetin
Primerjava povprečnih in najdaljših razpetin na 110, 220 in 400 kV napetostnem nivoju

Opozorila in oznake zaradi varstva letalskega prometa in pticOpozorila in oznake za varnost letalskega prometa in ptic



Razdelilne transformatorske postaje

Iz visokonapetostnih razdelilnih transformatorskih postaj potekajo neposredno ali prek transformatorjev daljnovodne povezave od proizvajalcev električne energije do mesta prevzema električne energije na prenosnem omrežju uporabnikov. Družba ELES vzdržuje in upravlja 67 razdelilnih transformatorskih postaj s 32 energetskimi in 1 prečnim transformatorjem, ki imajo skupno moč 6783 MVA. Razporejene so po vsej Sloveniji, največje med njimi pa so v Beričevem, Podlogu, Mariboru, Cirkovcah, Divači, na Okroglem in v Krškem.

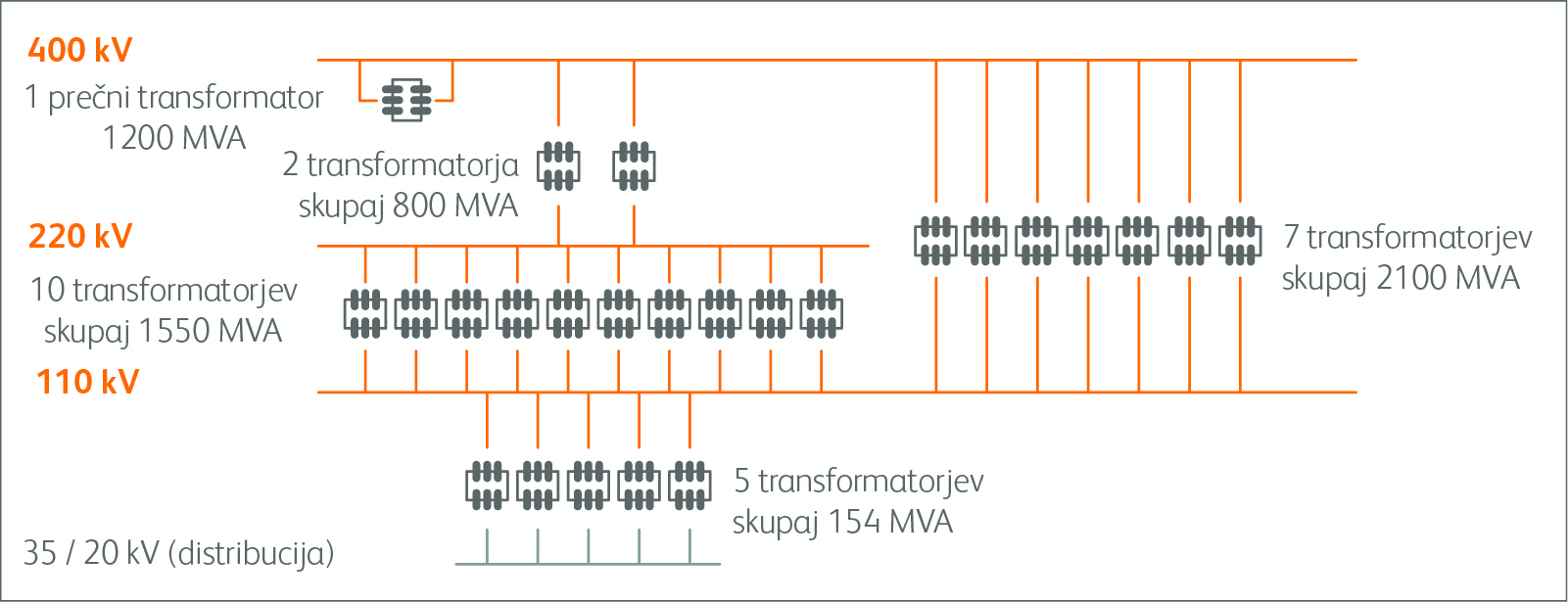

Transformacija
Transformacija

Razdelilna transformatorska postaja
Razdelilna transformatorska postaja



RTP Okroglo
RTP Okroglo
RTP Klece
RTP Klece
RTP Divaca
RTP Divaca
RTP Bericevo
RTP Bericevo
RTP Cirkovce
RTP Cirkovce

Visokonapetostne naprave

Del prenosnega omrežja sestavljajo tudi različne visokonapetostne naprave:

  • odklopniki,
  • ločilniki,
  • instrumentni transformatorji,
  • odvodniki,

ki so večinoma nameščene v razdelilnih transformatorskih postajah. Namenjene so obratovanju, meritvam in spremljanju stanja v sistemu ter zaščiti visokonapetostnih elektroenergetskih naprav.

Za doseganje ustrezne kvalitete električne energije je družba ELES v prenosno omrežje vgradila različne kompenzacijske naprave, med drugimi:

  • regulacijska dušilka,
  • energetski kondenzator z dušilnim vezjem,
  • baterijski hranilniki električne energije,
  • statični sinhronski kompenzator.
Zbiralke
Zbiralke
Ločilnik
Ločilnik
Odklopnik
Odklopnik
Instrumentni transformator
Instrumentni transformator
Odvodnik prenapetosti
Odvodnik prenapetosti
Ločilnik z ozemljitvenim nožem
Ločilnik z ozemljitvenim nožem
